成形金型の設計・製作 -Mold design & Production

ますます高度化・精密化する製品を安定した品質で生産するため、当社は製品の開発から各種金型、治工具の製作及び部品加工・組立まで一貫して生産しています。
高精度な部品づくりを支えているのが、当社の磨き抜かれた金型製造技術です。
精巧さを追求したプレス金型及びプラスチック成形金型の設計には、蓄積された技術をベースに、CADによる設計データをワイヤーカットなどの工作機器に転送し、金型加工を実行しています。
また、プラスチック成形は最新の射出成形機やロボットマシンなどを活かし、コスト低減でお客様のニーズにお応えしております。

加工情報

1. 樹脂成形金型
製品図面があれば金型設計から試作、量産及び組立まで製作可能です。
(プレス金型設計はできませんが、製作は可能です。)

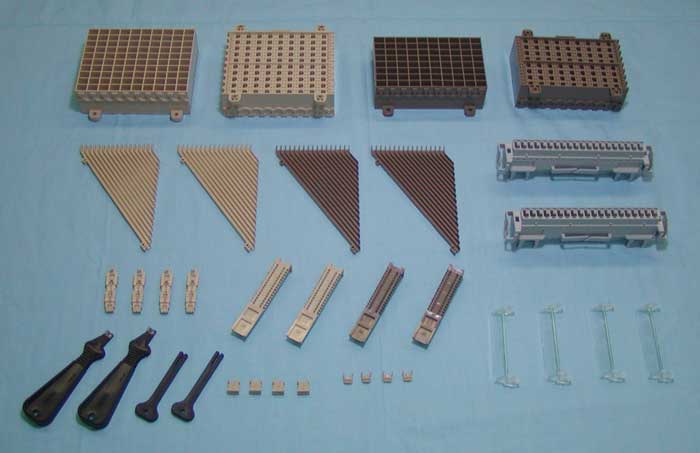

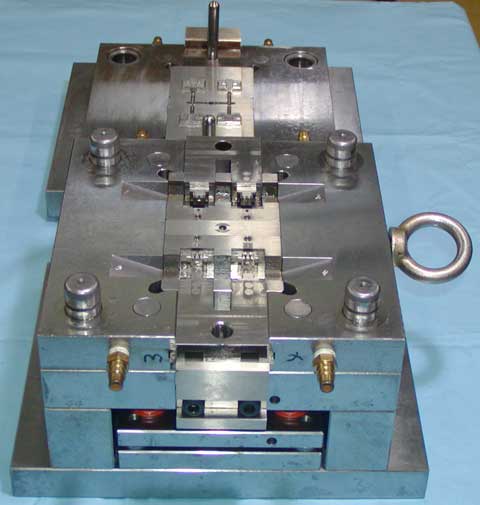

画像は金型製作の一例です。
クリックすると
拡大します
2. 治具、機構部品加工(機械加工全般)
機械の台数は少ないですが、加工は一部分でもお受けします。(例えば放電加工のみ、ワイヤー加工のみ等) また、チャート図も作成可能です。
加工分類
大分類 小分類
プラスチック 射出成形、エンプラ、PBT、汎用材、60t未満、60t〜300t、PPS(ポリフェニレンスルファイド)
プラ金型 製作、部品加工、NCデータ作成、射出成形型、60t未満、60t〜300t、設計、電極製造
プレス金型 コンパウンド型製作、部品加工、打抜き型、順送型、単発型
機械・製品製造 通信機器
機械加工 ワイヤー加工、NCフライス加工、汎用フライス加工、汎用旋盤加工、平面研削加工、成形研削加工、プロファイル加工、タッピング加工、放電加工、機械加工/小ロット(1個から)対応、鉄、ステンレス、アルミ合金、銅合金、マシニング加工(樹脂)、フライス加工、マシニング加工(縦形)
金型設計 射出成型金型
金属プレス t0.2mm〜t3.2mm、打抜き、順送(45t)、鉄、ステンレス、アルミ、銅、真鍮、リン青銅、曲げ
試作品加工 プラスチック試作加工、打抜き加工
治具製造 一般治具製造、量産用治具製造
治工具設計 一般治具設計
製品、部品設計 計測・試験機器設計
組立 精密機器組立
電気基板、電子部品 電子機器の組立・配線、大量生産対応

CAD情報

受入CADフォーマット DWG、DXF、Parasolid(x_t、x_b)、Unigraphics
使用しているCAD/CAMソフト AutoCAD、AutoCAD−LT、CADSUPER、CAMCORE-HANDY、Solidworks

設備情報

▼工作機械
  機械名称 形  式
別ウィンドウで開く形式をクリックで写真が開きます)
メーカー 台数
1 立形フライス盤 KSJP/KGJP 牧野フライス 1台
2 旋盤 I、E41 山崎鉄工所 1台
3 精密高速旋盤(中) GL-120型 (株)江黒鉄工所 1台
4 コンターマシーン V400 (株)アマダ 1台
5 帯鋸盤 H-250H (株)アマダ 1台
6 平面研削盤 NSG-64H 日興機械(株) 1台
7 成形研削盤 NSG-515AD2 日興機械(株) 1台
8 成形研削盤 NFG-515 日興機械(株) 1台
9 投影研削盤 PGX-2000S 和井田 1台
10 放電加工機 FS-A30 (株)ソディック 1台
11 ワイヤーカット SX10P 三菱 1台
12 細穴放電加工機 K1C-S (株)ソディック  1台
13 マシニングセンター MSA40 牧野フライス精機 1台
14 高速万能AICNCドリル ROBODORILL(回転数:24000r.p.m) FANUC 1台
15 卓上ボール盤 KRTG-340 KIRA(吉良) 1台
16 小型円筒研削盤 PMG-3 鈴木(株) 1台
17 万能測定顕微鏡 UIM-21 山本機械通商(株) 1台
18 CADSUPER FXU 二次元CADシステム (株)アンドール 1台
19 CAMCORE HANDY 二次元CADCAMシステム (株)アンドール 1台
20 Solidworks2014 三次元CAD Dassault Systems 1台
▼プレス機械
  機械名称 形  式 メーカー 台数 備考
1 トルクパック汎用プレス 45ton TP-45C (株)アマダ 1台
2 精密高速プレス 60ton 82060 (株)アイシス 1台
3 汎用高速プレス 45ton NC1-45S (株)アイダエンジニアリング 1台
4 精密万能投影機 PJ-300 ミツトヨ 1台
▼成形機
  機械名称 形  式 メーカー 台数 備考
1 射出成形機 50ton SG50SYCAPM3 住友重機械 1台
2 射出成型機 50ton SE50EV 住友重機械 1台
3 射出成形機 100ton SE100EV 住友重機械 1台
4 射出成形機 180ton SE180EV 住友重機械 1台
5 射出成形機 100ton IS100EN 東芝機械 1台
6 射出成形機 55ton IS55EPN 東芝機械 1台
7 射出成形機 50ton AUTOSHOT50D FANUC 1台
8 射出成形機 150ton ROBOSHOT α-150A FANUC 1台
9 射出成形機 100ton ROBOSHOT α-100B FANUC 1台
10 射出成形機 30ton ROBOSHOT α-30C FANUC 2台
※全機種除湿式乾燥機・製品取り出し機装備
